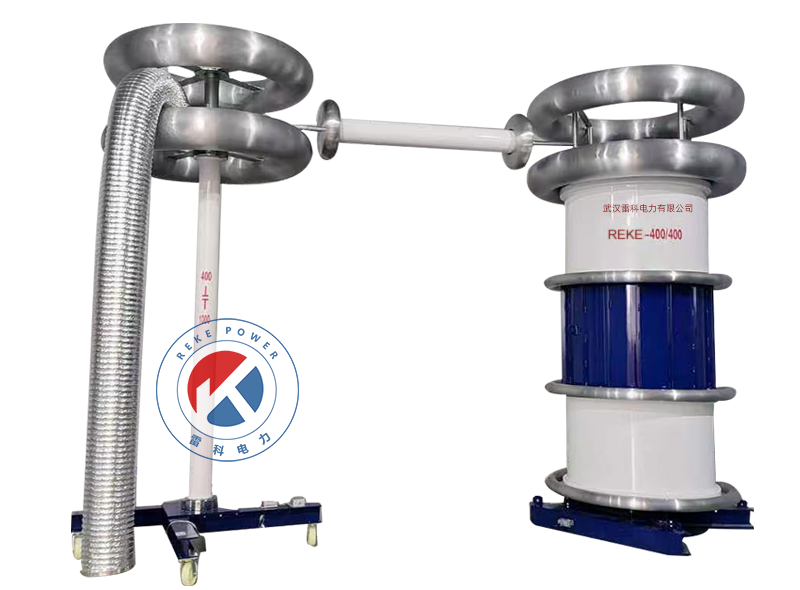

REKE-420kVA30kV 交流耐压试验台

　　电缆交流耐压试验台电气系统配备工作状态指示和异常报警显示灯;在电气操控台或其他明显位置设置急停按钮;电气系统选用国内或国际电气元器件。电气元件和线缆布局合理、美观，防护到位。电控柜布置需方便操作和检修。电控系统具有系统自检、启动运行警示、过压过流自动保护、故障报警与显示等安全防护功能。

　　REKE-420kVA30kV交流耐压试验台检测试验方式适用于长潜油电缆(3000米左右，芯线截面积42.5mm²)，试验电压范围：0～30kV，耐压时间要求：正常耐压10-60分钟不击穿为合格。

　　REKE-420kVA30kV交流耐压试验台主要结构构成

　　1变频控制电源：30kVA容量，输入电压380V/220V±10%，输出电压0-340V可调

　　2励磁变压器：30kVA容量，油浸式结构，输入电压400V，输出电压1.5kV/3kV

　　3高压电抗器：30kV/3.5A规格，干式环氧浇铸结构，额定电感量50H

　　4电容分压器：30kV额定电压，10000pF电容量，测量精度≤1.0%

　　测试线及附件：包含内部连接线、附件及相关资料

技术性能

　　1频率调节，上升和下降频率调节分粗调和细调两种，可自动寻找试验谐振点，保证谐振频率在整试验过程中不发生漂移;

　　2参数设置功能：起始频率、终止频率、起始电压、阶段升压和计时等，带有设置电压、设置时间，电压自动上升到设置值而停止并自动计时的功能;带有各种保护功能的整定按钮，可在面板上对各种保护值进行整定;带有手动试验功能和自动试验功能;

　　3触摸大屏幕液晶界面显示系统参数

　　4具备自动稳压功能，电压稳定度±1.5%

　　5数据存储功能：可保存不低于50次试验记录;带有试验数据输出和打印功能。

　　2频率调节范围：25～320Hz，分辨率：0.01Hz

　　3具备手动试验、自动调谐及自动试验三种工作模式

　　4谐振电压波形为正弦波，畸变率≤0.5%

　　5输入电压：380V或220V±10% 50Hz;

　　6额定电流下连续运行时间不低于60 min;

　　7电压测量精度：0.5级;

　　8噪 声：≤45dB;

　　9额定容量下连续运行温升≤60K
