540KVA/270KV 变频串联谐振试验装置应用

  武汉雷科电力540KVA/270KV 变频串联谐振成套试验装置是一种专业用于高电压设备绝缘性能测试的设备，广泛应用于电力系统、电气设备制造、科研检测等领域。该装置具备输出电压高、波形纯净、调节精度高、保护功能完善等特点，适用于110kV电缆、GIS等高压设备的交流耐压试验。
  主要技术参数
  额定容量：540KVA
  输出电压：270KV（最高）
  输出电流：2A
  频率范围：30～300Hz
  输出电压波形：正弦波，畸变率 ≤0.5%
  系统精度：1.0级
  品质因数：≥30
  连续工作时间：额定电流下60分钟
  防护等级：具备过压、过流、过热、闪络等多重保护
  环境适应性：-25℃～+55℃，海拔≤2000m

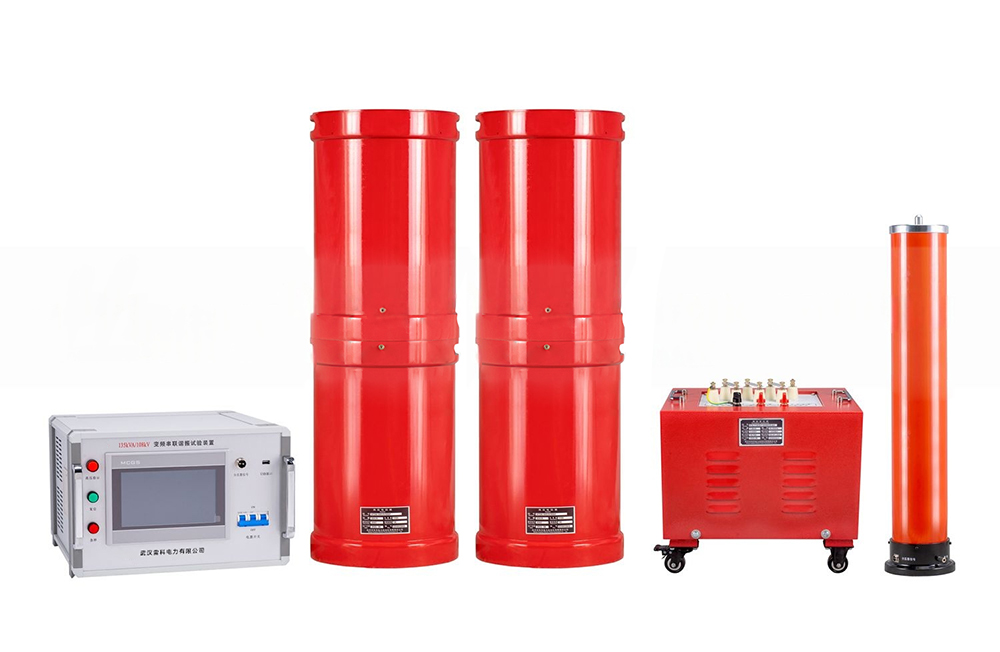

  核心组成设备
  1. 变频控制电源（25KW）
  一体化设计，具备调频、调压、控制、保护功能
  输出电压0～500V可调，频率分辨率0.001Hz
  具备手动/自动调谐/自动试验三种模式
  大屏幕显示，支持参数设置与数据打印

  2. 励磁变压器（25KVA）
  干式结构，H级绝缘，带静电屏蔽
  输出电压3KV/6KV，适用于不同试验需求
  电压比误差＜1%，安全可靠

  3. 高压电抗器（DK-90/45，6台）
  每台额定电压45KV，电流2A，容量90KVA
  品质因数Q≥30，温升控制优良
  干式设计，重量轻，便于现场布置

  4. 电容分压器（TRF-270/0.001）
  分压比1000:1，精度1.0级
  频率范围内分压比稳定，测量准确
  结构紧凑，重量仅30Kg

  适用试验对象
  110kV电缆：长度≤0.8km，电容量≤0.16uF，试验电压128kV
  110kV GIS设备：试验电压≤265kV
  适用于变压器、断路器、套管等高压设备的交流耐压试验


  技术优势
  高精度控制：频率分辨率0.01Hz，电压不稳定度≤0.05%
  安全可靠：具备多重保护功能，闪络保护迅速响应
  操作便捷：支持自动调谐与试验，大屏显示，一键打印
  兼容性强：遵循GB、IEC等多项国家与国际标准
  环境适应强：宽温区、高湿度、高海拔环境下稳定运行
