无局放耐压试验装置的配置方案可以根据您的具体测试需求（如试品种类、电压等级、容量和灵敏度要求）有很大差异。下面我为你梳理几个不同典型场景下的配置方案，并提供一些选型建议。

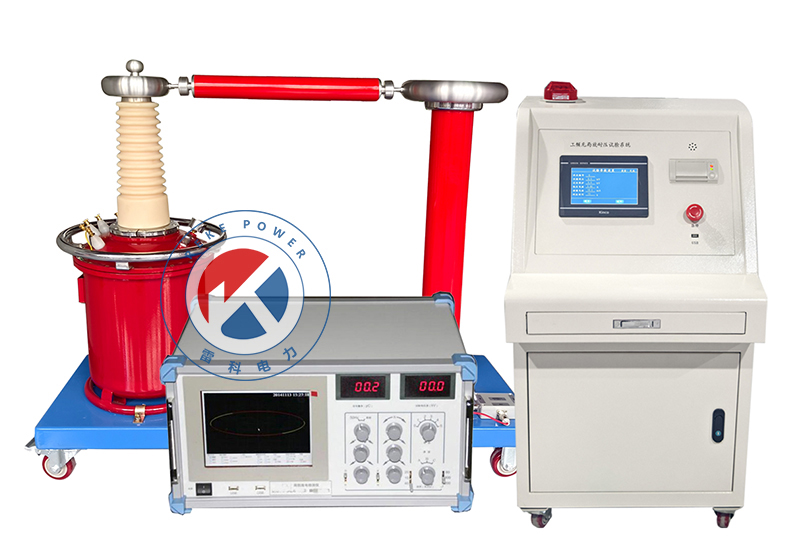

一套完整的无局放耐压试验装置，其核心组件主要包括：高压发生系统：核心是无局放试验变压器，其自身局放量需极小（通常<5pC或更低）。配套的调压器（如电动调压器、电子调压电源）用于平滑调节输出电压，高压滤波器则用于滤除电源及变压器自身产生的高频干扰，确保输出“洁净”的高压。
耦合检测系统：主要包括无局放耦合电容器（为局部放电脉冲提供低阻抗通道）和检测阻抗（将脉冲电流信号转换为电压信号供测量）。
测量与分析系统：核心是局部放电检测仪，用于采集、处理、显示放电信号（如放电量、相位、次数），并具备识别和抑制干扰的功能。现代数字式局放仪通常具备PRPD谱图、PRPS谱图等功能，高级的还有多通道测量能力以进行放电定位。
辅助系统：屏蔽试验大厅或屏蔽罩（至关重要，用于隔绝外部电磁干扰）、控制台（集成调压、测量控制、保护等功能）、保护系统（过流、过压、闪络保护等，保障安全）。
以下是几种不同应用场景下的配置方案概览：通用型、中小容量试品
推荐额定容量/电压：5kVA~20kVA / 50kV~120kV
适用对象：开关柜、互感器、绝缘器具、小型变压器、电缆附件等35kV及以下电压等级设备
中等容量、较高电压试品
推荐额定容量/电压：20kVA / 100kV
适用对象：35kV高压开关、避雷器等
大容量电缆及开关设备
推荐额定容量/电压：150kVA / 25kV, 50kV
适用对象：10kV电缆（如3km）、10kV以下变压器、开关等大电容试品
超高电压与系统容量
推荐额定容量/电压：300kVA / 350kV
适用对象：220kV及以下电压等级、容量的大型电力变压器、GIS等
通用型、中小容量试品 (35kV及以下)典型配置试品对象：10kV开关柜、10kV互感器、小型绝缘构件、小型电力变压器、电缆附件等。
配置要点：此方案多为工频无局放试验装置，基本配置齐全，结构相对紧凑。
示例配置：
无局放试验变压器：10kVA/120kV (油浸式或充气式)，额定电压下局放量≤5pC。
无局放耦合电容器：120kV/1000pF，额定电压下局放量＜3pC。
保护电阻：120kV。
控制台：10kVA，带电动调压器。
局部放电检测仪：数字式，检测灵敏度0.1pC（或更高），具备PRPD等分析功能。
电源滤波器：抑制电源侧干扰。
校正脉冲发生器：用于校准局放仪。
中等容量、较高电压试品 (如35kV级)典型配置试品对象：35kV变压器套管、35kV高压开关、避雷器等。
配置要点：采用充气式（SF6）无局放试验变压器，局放水平控制较好，体积重量相对油浸式更小。隔离滤波器对于净化电源干扰尤为重要。
示例配置：
充气式无局放试验变压器：20kVA/100kV (SF6气体绝缘)，额定电压下系统局放量＜10pC。
隔离滤波装置：20kVA，有效摒除电源杂波和干扰。
无局放耦合电容器：100kV/500pF（兼做电容分压器），额定电压下局放量＜3pC。
无局放保护电阻：100kV/8kΩ。
控制台：20kVA/100kV，智能控制，含过流、过压等保护功能。
局部放电检测仪：多频带，灵敏度可达0.02pC（配合不同输入单元），带时间窗等功能。
