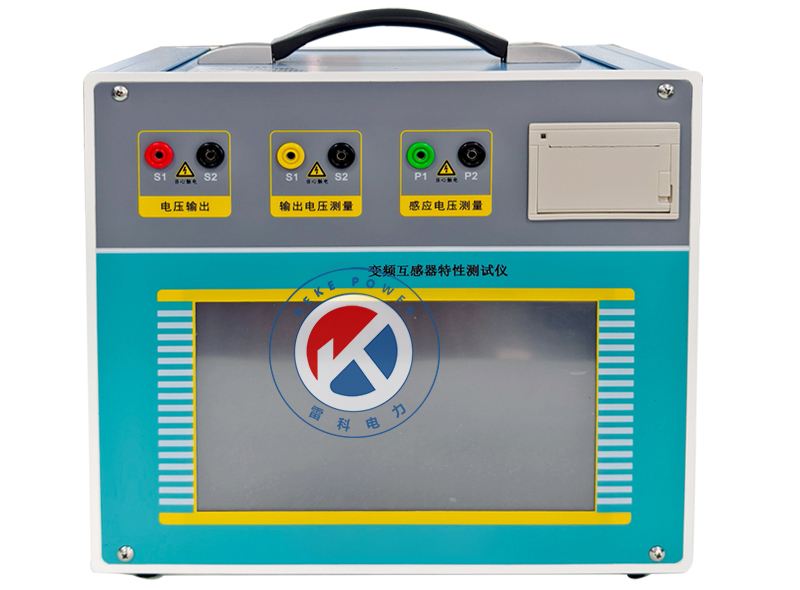

REKE-HG-518C变频式互感器综合测试仪

执行标准:

  1. 拐点自动计算功能,试验数据筛选打印功能,自带日期/时间功能;
  2. 10寸彩色大屏幕汉化图形界面,中文图形界面,面板自带打印机,可随时打印曲线图及测试数据;
  3. 基于低频法测试原理,能应对拐点高达40KV以上的CT测试。
REKE-HG-518C变频互感器特性测试仪仅需进行简单的数字设定:设定互感器的额定参数。仪器将全过程自动记录数据,并自动将变比极性、伏安特性曲线等计算并显示出来,省去换线、手动调压、人工记录、整理、描曲线等烦琐劳动。

热线电话

139 7156 6988

手机:139 7156 6988

微信:同手机号

REKE-HG-518C变频互感器特性测试仪仅需进行简单的数字设定:设定互感器的额定参数。仪器将全过程自动记录数据,并自动将变比极性、伏安特性曲线等计算并显示出来,省去换线、手动调压、人工记录、整理、描曲线等烦琐劳动。

既满足各类CT(如:保护类、计量类、TP类)的励磁特性(即伏安特性)、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求,又可用于各类PT电磁单元的励磁特性、变比、极性和二次绕组电阻测试。


现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线,使用简单的测试接线和操作以实现电流互感器的检定,降低了工作强度和提高了工作效率,方便现场开展互感器现场检定工作;快捷、简单、精确、方便。





技术指标
测试用途:保护和计量类CT、保护类PT
输入电源:电压AC220V±10%;频率 50/60Hz
输出 电压 :0~180Vrms,电流12Arms,36A(峰值)
CT变比:测量 范围 1~40000;精度 ±0.2%
PT变比:测量 范围 1~40000;精度 ±0.5%
相位测量:精度 ±3min;分辨率 0.3min
二次绕组电阻测量:范围 0~300Ω;分辨率 1mΩ;精度 3%±1mΩ
交流负载测量:范围 0~300VA; 分辨率 0.01VA;精度 0.5%±0.1VA
环境条件:运行温度 -10℃~+50℃;存储温度 -10℃~+50℃;湿度 相对湿度:5%~95%,不结露
仪器尺寸:340mm×296mm×174mm
仪器重量:重量<9kg



设计特点
1、既满足各类CT(如:保护类、计量类、TP类)的励磁特性(即伏安特性)、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求,又可用于各类PT电磁单元的励磁特性、变比、极性和二次绕组电阻测试。
2、自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT参数。
3、测试满足GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB1207等各类互感器标准,并依照互感器类型和级别自动选择何种标准进行测试。
4、基于低频法测试原理,能应对拐点高达40KV以上的CT测试。
5、测试简单方便,一键完成CT直阻、励磁、变比和极性测试,而且除了负荷测试外,CT其他各项测试都是采用同一种接线方式。
6、10寸彩色大屏幕汉化图形界面,中文图形界面,面板自带打印机,可随时打印曲线图及测试数据。
7、附加功能全:
带有大容量存储器,可存储2000组测试数据,数据掉电永不丢失;
试验完毕后将数据存入U盘,可以在电脑端用软件进行数据分析,并生成WORD报告。
拐点自动计算功能,试验数据筛选打印功能,自带日期/时间功能。
单机一体化,重量轻,仅重8.2Kg,方便携带,便于流动试验。
