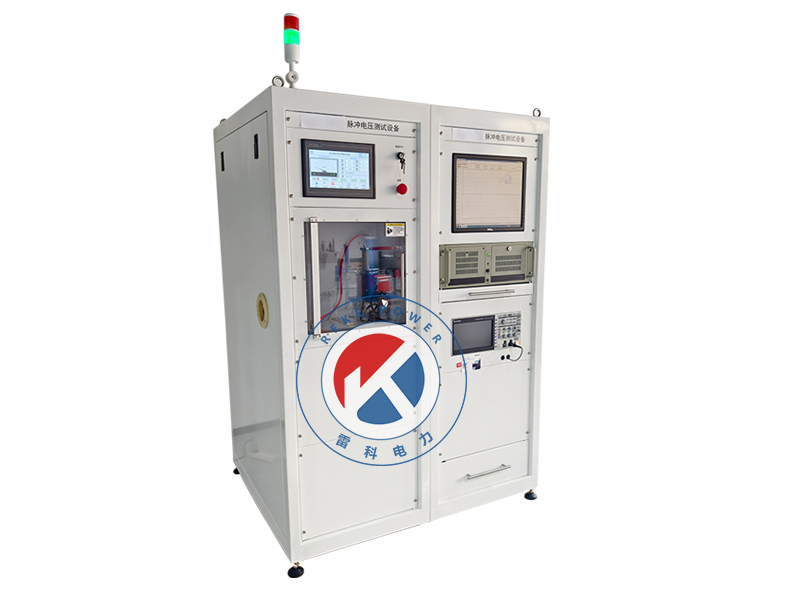

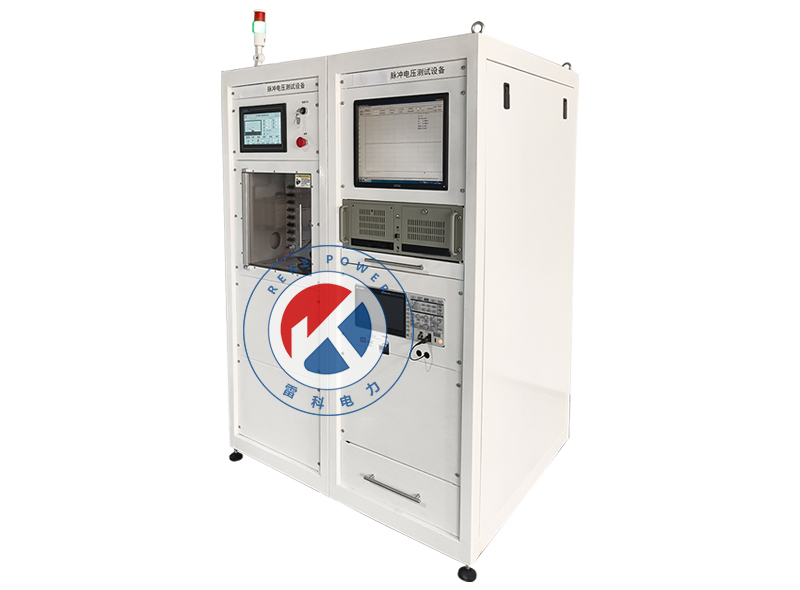

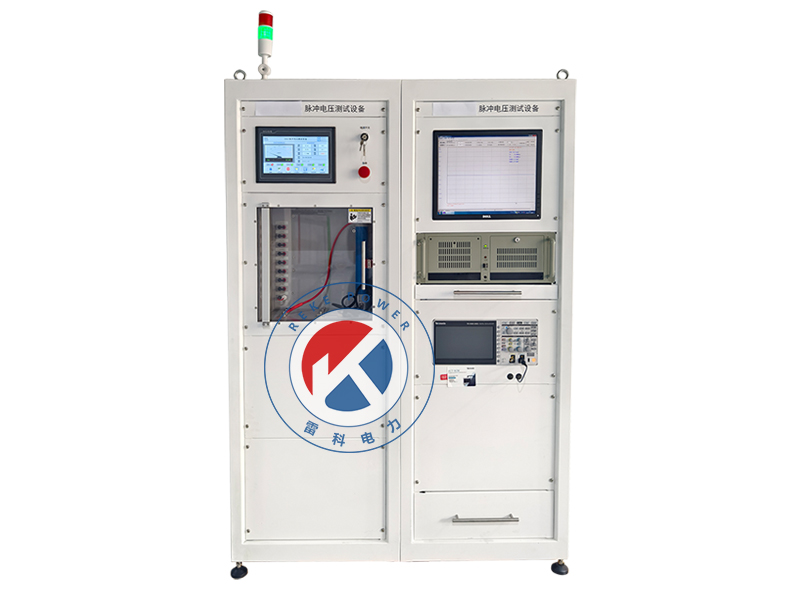

REKE-CW-20冲击电压测试设备

执行标准:

  1. GB/T 18802.12-2006 低压配电系统的电涌保护器(SPD)第12部分:选择和使用导则;
  2. 用于SPD以及元器件的三级试验和限制电压试验;
  3. 该装置采用计算机和PLC控制技术,主要性能满足国内外对SPD产品及其器件进行各类组合波测试需求。
REKE-CW-20设备针对低压配电系统SPD的II级产品组合波测试试验要求,可产生冲击电压(1.2/50μs)和冲击电流(8/20μs),用于SPD以及元器件的三级试验和限制电压试验。也可对MOV阀片、单元和浪涌保护器(SPD)等进行冲击电流试验及残压值的检定,或者用于其他科学研究试验。

热线电话

139 7156 6988

手机:139 7156 6988

微信:同手机号

REKE-CW-20设备针对低压配电系统SPD的II级产品组合波测试试验要求,可产生冲击电压(1.2/50μs)和冲击电流(8/20μs),用于SPD以及元器件的三级试验和限制电压试验。也可对MOV阀片、单元和浪涌保护器(SPD)等进行冲击电流试验及残压值的检定,或者用于其他科学研究试验。

该装置采用计算机和PLC控制技术,主要性能满足国内外对SPD产品及其器件进行各类组合波测试需求。


测试平台主要技术参数为:
输入电源:AC220V/3kVA,50Hz/60Hz
直流最高充电电压:DC22kV,最大充电电流0.1A
充电时间:22kV40s~60s内完成
充电电压整定:测试初始化进行充电电压预设定和整定
残压水平:≤2.5kV
自动极性转换:可分别单独设置正负极性冲击次数。
相位自动跟踪,0-359°可调
动作负载电源AC5-500V/5A、内置退耦电容、电感。手动升压、降压、表头显示。
组合波冲击发生器回路
电容量:8uF充电电压25kV
输出能力:10%~110%,反峰<20%(不接退耦负载)
开路电压波形:T1:1.2±30%、T2:50±10%
短路电流波形:T1:8±10%、T2:20±10%(不连接退耦负载)
短路电流波形:T1:8±20%、T2:20±20%(连接退耦负载)
输出阻抗:2欧姆±10%
试品柜: 宽度x直径x高度=400*400*300mm ( 也可以根据客户要求特别定制)
柜子的尺寸: 宽度x直径x高度=600*800*1800mm
重量:约600 kg
机柜配备可移动脚轮和固定支撑,能够方便移动和定位;


符合标准
GB 18802.1-2012 低压配电系统的电涌保护器(SPD) 第一部分:性能要求和试验方法
GB/T 18802.12-2006 低压配电系统的电涌保护器(SPD)第12部分:选择和使用导则
GB/T 16927.1-1997高电压试验技术 第一部分 一般试验要求
GB/T 16927.2-1997高电压试验技术 第二部分 测量系统
GB/T 17626.5-1999 电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验
IEC61000-4-5 电磁兼容性(EMC)第4-5部分:测试与测量技术 --- 浪涌抗扰性试验
IEC61643.11: 低压电涌保护器(SPD)- 第11部分:低压电力系统的电涌保护器 --- 性能要求和试验办法
IEC61643-21: 低压电涌保护器(SPD)- 第21部分:电信与信号网络系统的电涌保护器 --- 性能要求和试验方法


适用条件
海拔高度:1000m
环境温度:-5℃~+40℃,最大日温差:25℃
相对湿度: 85%(20℃),无凝露
使用环境:户内
无导电尘埃、无火灾及爆炸危险、无腐蚀金属和绝缘的气体
电源电压的波形为正弦波,波形畸变率 < 5%,电压波动小于10%
接地电阻不大于0.5Ω
