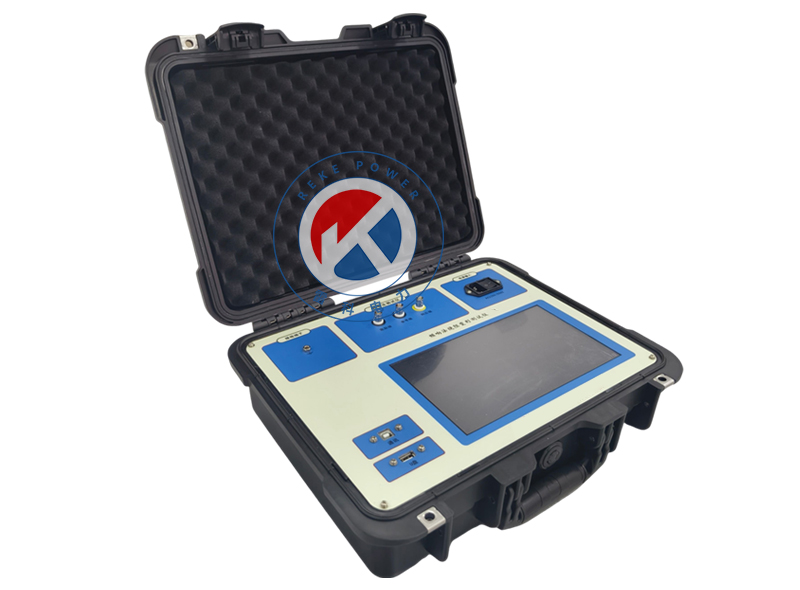

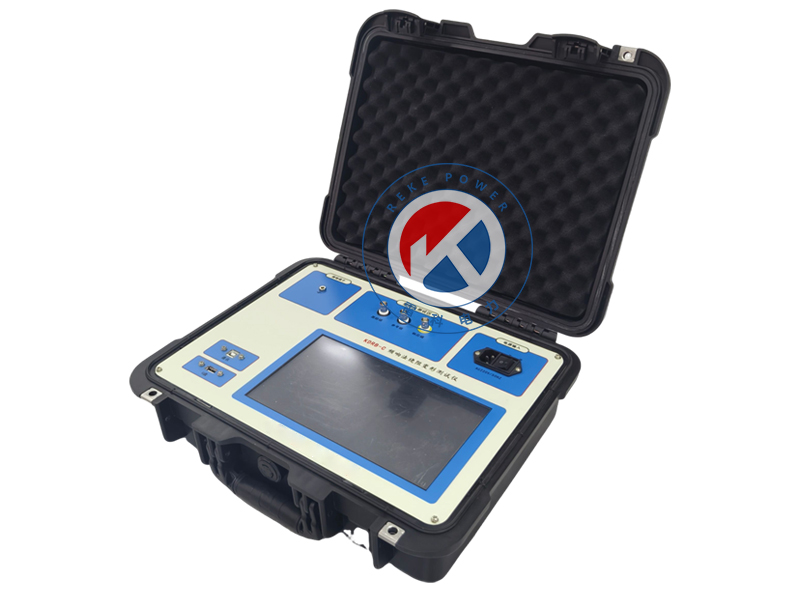

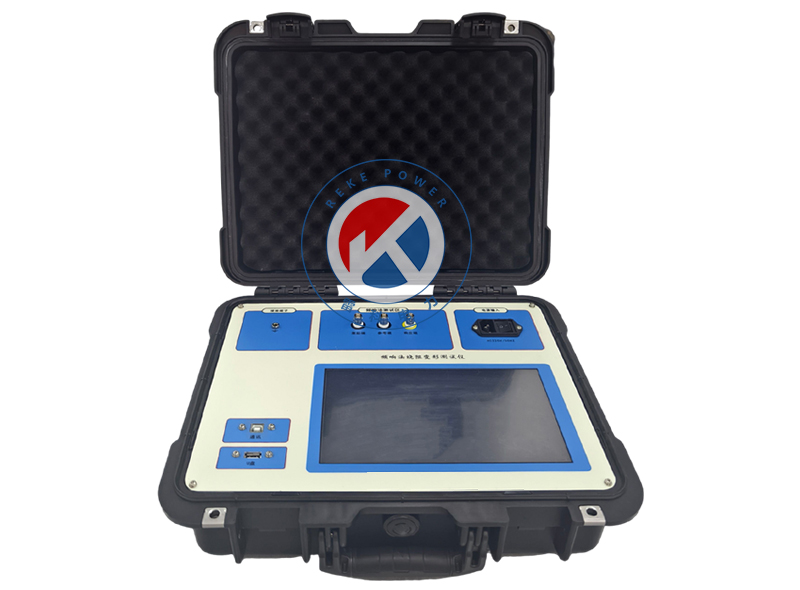

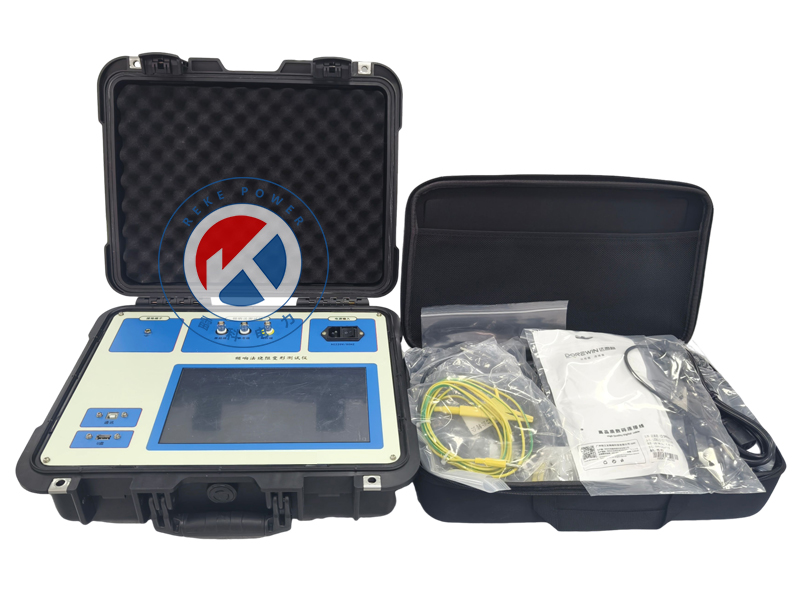

REKE-RB-C频响法绕组变形测试仪

变压器绕组变形测试仪是将变压器内部绕组参数在不同频域的响应变化经量化处理后，根据其变化量值的大小、频响变化的幅度、区域和频响变化的趋势，来确定变压器内部绕组的变化程度，进而可以根据测量结果判断变压器是否已经受到严重破坏、是否需要进行大修。

对于运行中的变压器而言，无论过去是否保存有频域特征图，通过比较故障变压器线圈间特征图谱的差异，也可以对故障程度进行判断。当然，如果保存有一套变压器原有的绕组特征图，更易对变压器的运行状况、事故后分析和维护检修提供有力的依据。

我公司设计生产的单机版变压器绕组变形测试仪：是仪依据 《DLT911-2016电力变压器绕组变形的频率响应分析法》，采用频响法，测量分析变压器内部故障。适用于66KV及以上电压等级电力变压器，以及其他特殊用途的变压器。

仪器采用了32位ARM芯片 + DDS频率合成芯片，配以16位高精度A/D芯片和大尺寸触摸屏LCD，具有体积小、重量轻、精度高、速度快、操作简便等优点。

设备可以单机运行，也可以与PC联机运行。

技术特点
1.同时支持频率法和阻抗法。
2.32位的ARM处理器和DDS频率合成技术。
3.16位高精度A/D采样。
4.USB接口，用于数据转存。
5.10.1寸彩色LCD中文显示，触摸屏操作。
6.单机/联机操作。单机操作模式，现场无需电脑控制。
联机模式以USB通信线连接至PC机，或者笔记本电脑。
7.内置打印机，现场打印2D图形和测试结果。
8.支持横向和纵向数据对比，支持2D、3D和对数图形显示。
9.内置大容量FLASH存储，一共可存储200组数据，并随时查询或U盘转存。
10.上位机的客户端，实现数据库的管理，多种图形模式，多条曲线对比，图形缩放，产生pdf报告和打印等。
11.该仪器满足电力标准《DL/T911－2004电力变压器绕组变形的频率响应分析法》，《DLT 1093-2018 电力变压器绕组变形的电抗法检测判断导则》的技术条件。
