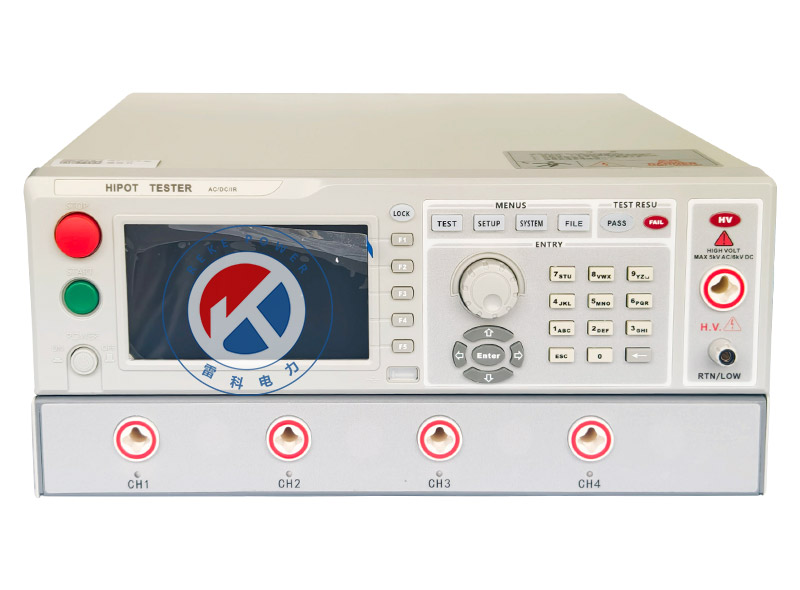

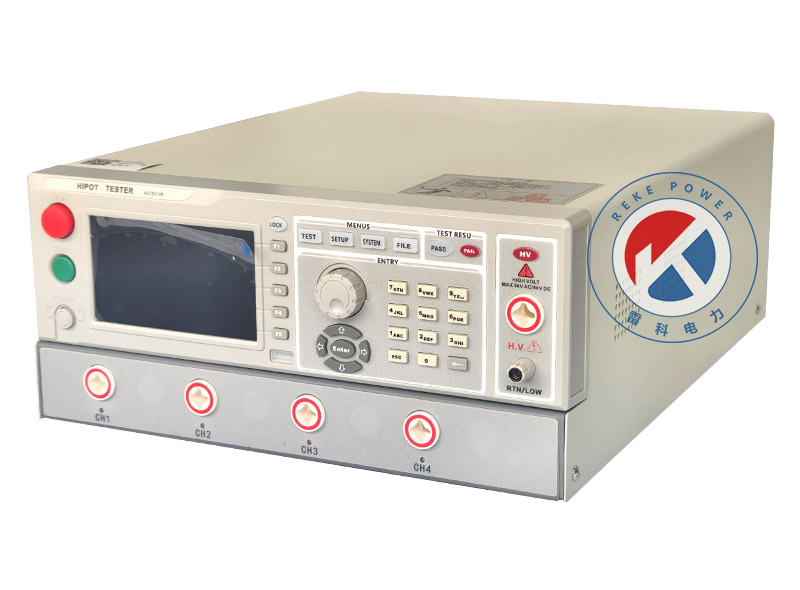

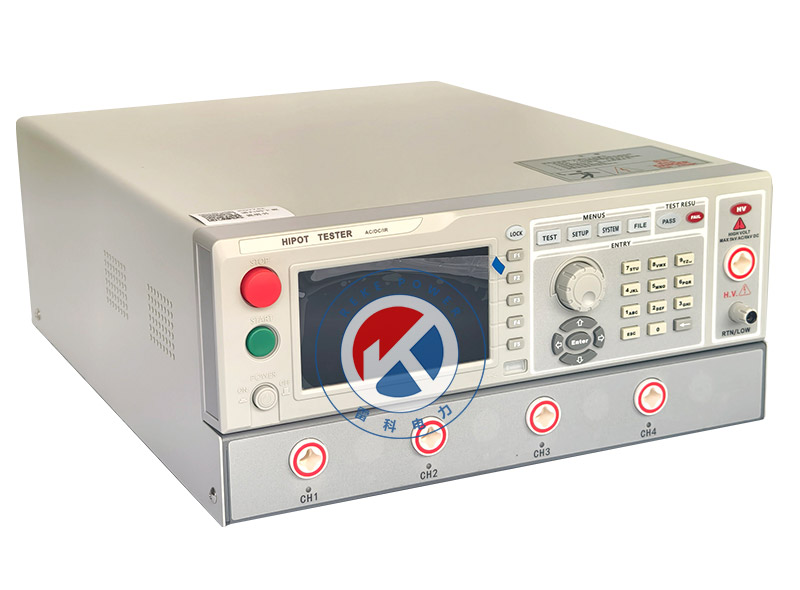

REKE7742/20系列程控交直流耐压绝缘测试仪

REKE7742/20 系列可以进行交流耐电压测试、直流耐电压测试、绝缘电阻测试。

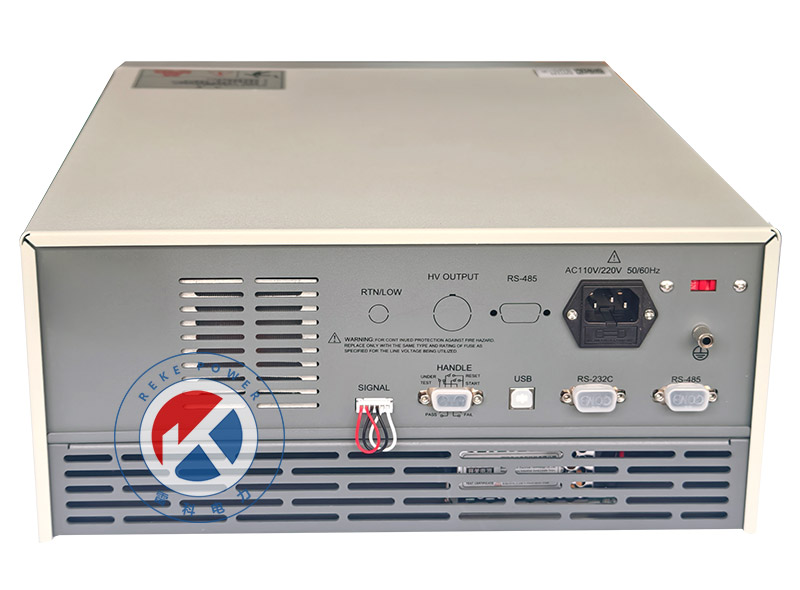

REKE7742/20 系列都配有HANDLER 、 RS-232C 、RS 485 、USB ，使得仪器能适应多种不同的需要高安全性和可靠性的自动测试系统。

产品特点：

三个测试功能—交流耐电压测试、直流耐电压测试、绝缘电阻测试
REKE7742、REKE9920/S 提供交、直流耐电压测试和绝缘电阻测试。
REKE7742A、REKE9920A 提供交、直流耐电压测试。
REKE7742B、REKE9920B 提供交流耐电压测试。

两种测试功率选择
REKE9920 系列的高压模块是 AB 类功率放大电路和一个 100VA 的高压变压器,实现 AC 、5kV/20mA 的输出；DC 、6kV/10mA 的输出。波形的失真度小于 3％。
REKE7742系列的高压模块是 AB 类功率放大电路和一个 50VA 的高压变压器，实现AC 、5kV/10mA 的输出；和 DC 、6kV/5mA 的输出。波形的失真度小于 3％。
如果客户为连续电流输出，为了保证仪器的可靠性，在大于 60 ％额定输出电流以上工作时较大输出时间为 60 秒。 60 ％～40 ％额定输出电流以内请客户注意限制连续工作时间。 40 ％额定输出电流以下可以保证连续工作。

直流耐电压测试 6kV/10mA（ REKE9920/A/S ）6kV/5mA（ REKE7742/A ）
REKE7742/20 系列能提供宽的电压范围（较大输出直流 6kV ）的直流耐电压测试。600Hz 的频率硬件的自动电压调整，电压负载调整率≤1% +10V。

绝缘电阻测试 0.050kV 到 5.000kV （1V 的分辨率）/0.1MΩ到 100.0 GΩ，较大额定电流 REKE9920/S 为10mA ，REKE7742 为 5mA 。

绝缘电阻测试范围：
电压小于 500V 时：0.1MΩ ~ 1GΩ精度为 ± [10% 读数 + 5个字]
电压在大于 500V 时：0.1MΩ ~ 1GΩ范围精度为±(5% 读数 +5 个字)，1GΩ ~ 50GΩ范围精度为 ±(10% 读数 +5 个字)，50.0GΩ~100.0GΩ范围精度为±15%

技术参数：

型号		REKE9920 系列		REKE7742 系列
基本功能	屏幕尺寸	5 寸 TFT 液晶屏
	数字键	参数设置数字输入
	编码开关	参数选择及确认功能
	上下左右功能键	参数设定上下选择功能
	LOCK 键盘锁定功能	防止意外修改测试条件或禁止测试条件被修改
	报警功能	声讯报警
	通讯接口	RS232C 、RS484
	USB 接口	拷贝、复制、存储功能
	控制接口	HANDLER(PLC) 、SINGAL
		电压范围	0.050KV-5.000KV
	AC	电压波形	正弦波

耐电压测试	AC	失真度	≤1%
		工作频率	50 、60Hz 可选
		频率精度	±1.0%
		输出功率	100VA(5.000KV 20mA)	50VA(5.000KV 10mA)
		电压调整率	±（1.0%+50V ）（额定功率）
	DC	电压范围	0.050KV-6.000KV
		信号源频率	600Hz
		输出功率	50VA(5.000KV 10mA)	25VA(5.000KV 5mA)
		电压调整率	±（1.0%+100V ）（额定功率）
	电压分辩率	1V
	电压输出精度	±（2.0% 设定+5V ）空载
	电压测试精度	±（2.0% 设定+2V ）
	设定误差
		±（ 2.0% +5 个字）
	电压产生方式	DDS 信号源+AB 类功放
		AC 0.001mA-20mA		AC 0.001mA-10mA
	电流测试范围	DC 0.1uA-10mA		DC 0.1uA-5mA
		±（2.0% 读数+5 个字）		±（2.0% 读数+5 个字）

	电流精度	±（2.0% 读数+5 个字）		±（2.0% 读数+5 个字）
	输出电压
		0.5KV-5.0KV ±（1%+5个字）
	电压分辩率	1V
	电压测试精度	±（2.0% 读数+2V ）
	最大输出电流	10mA		5mA
	最大输出功率	50VA(5000V/10mA)		25VA(5000V/5mA)
绝缘电阻测试	纹波（1KV）	≤ 3% （1KV 空载）		≤ 3% （1KV 空载）
	电阻测量范围	0.1MΩ -100.0GΩ		0.2MΩ -100.0GΩ

电阻显示量程	10mA(0.1MΩ-0.5MΩ		5mA(0.2MΩ-1MΩ)
（1000V ）	2 mA（0.5MΩ-5MΩ)		1mA（1MΩ-10MΩ)
	200uA （5MΩ-50MΩ）		100uA（10MΩ-100MΩ)
	20uA （50MΩ-500MΩ)		10uA（100MΩ-1GΩ)
	2uA （500MΩ-100GΩ)		1uA（1GΩ-100GΩ)
电阻显示量程（5000V ）	/		/
	/		/
	500uA （10MΩ-50MΩ)		500uA （10MΩ-100MΩ)
	100uA （50MΩ-50MΩ)		50uA （10MΩ-100MΩ)
	10uA （50MΩ-100GΩ)		5uA （10MΩ-100GΩ)
电阻测量精度	≥ 500V		≥ 500V
	0.1MΩ -1GΩ±（5% 读数±5个字）		0.2MΩ-1G Ω±（5% 读数±5个字）
	1GΩ-50GΩ±（10% 读数±5个字）		1GΩ -50GΩ±（10% 读数±5个字）
	50 . 0 GΩ- 100 . 0 GΩ±15 %		50 . 0 GΩ- 100 . 0 GΩ±15 %
	＜500V		＜500V
	0.1MΩ-1GΩ±（10% 读数±5个字）		0.2MΩ-1GΩ±（10% 读数±5个字）
电流测量精度	±（1.5% 读数+5 个字）		±（1.5% 读数+5 个字）
	AC 00.1mA-20mA
电弧侦测测量范围	DC 00.1uA-20mA
比较器
判别方式	窗口比较方式
	I 下 ON ：当 I 下＜ IX ＜ I 上，PASS ；当 IX ≤ I下或 IX ≥ I 上， FAIL( 条件 I 下＜ I 上 )
	I下 OFF ：当 IX＜I上，PASS ；当 IX ≥I上，FAIL,绝缘电阻判别方式同上。
电流上限设置 I上	AC	0.001mA-20mA	0.001mA-10mA
	DC	0.1uA-10mA	0.1uA-5mA

电流上限设置 I下（LOWEROFF)	AC	0.001mA-20mA	0.001mA-10mA
	DC	0.1uA-10mA	0.1uA-5mA
电阻上限设置	OFF-0.1MΩ-100GΩ		OFF-0.2MΩ-100GΩ
电阻下限设置	0.1MΩ-100GΩ		0.2MΩ-100GΩ
判别输出	PASS/FAIL LCD 及 LED 分别显示，声音报警
参数设定
电压上升时间	0.1s-999.9s
电压跌落时间	0s-999.9s( 仅在耐电压PASS 后)
电压等待时间	0.3s-999.9s( 仅直流耐电压，且满足上升时间+测试时间>等待时间)
测试时间设定	0.3s-999.9s( 在 TIMER ON 时间)
时间准确度	（ 0.2%设定值 0.1s ）

一般技术指标
工作温度、湿度	0℃-40℃，≦75%RH
电源	100V-121V ，198V-242V ，47.5-63Hz
功耗	9920/A/B/S	< 300VA	7742/A/B < 200VA
外形体积	430mm ×110mm × 350mm
重量	15KG		14KG
