Reke2020三相交流电压有功功率、无功功率测试仪的使用方法？

　　Reke2020三相交流电压表电流、电压间相位、电流间相位、电压电流间相位、频率、有功功率、无功功率、视在功率、功率因数、三相电流矢量和，判别相序、感性、容性电路等。测试接线如下：

　　单相测试：将被测电压线L、N对应接入仪表的U1黄、COM黑插孔，电流钳I1钳住被测L线路。也可以连接U2绿、COM黑、I2或U3红、COM黑、I3测试。

　　三相四线测试：将被测电压线UA黄、UB绿、UC红、N黑对应接入仪表的U1黄、U2绿、U3红、COM黑插孔，将电流钳I1、I2、I3对应钳住被测线路IA、IB、IC。

　　三相三线测试：将被测电压线UA黄、UC红、UB绿对应接入仪表的U1黄、U3红、COM黑插孔，电流钳I1、I3对应钳住被测线路IA、IC。参考接线图见后。

　　测试时，可以根据各种相位关系判断感性容性负载、相序、极性，若U1I1相位显示在0.0～90.0范围，则被测负载为感性，显示在270.0～360.0范围，则被测负载为容性;若显示相位都接近120.0，则为正相序，且极性相同;若显示相位接近120.0和300.0,正相序，且极性相反(可能有电流钳夹反或线路接线反)，其他情况为反相序(不考虑缺相)。

　　在相序测试显示模式下，U1、U2、U3或I1、I2、I3为正相序时，光标从左往右顺次闪烁;反相序时，U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁。若U1、U2、U3或I1、I2、I3对应的光标不亮，可能缺相或信号幅值太低。

　　接线参考图：

　　测试单相电压、电流、相位、频率、功率等：

　　Reke2020三相电压功率因数测试仪、电流、相位、相序、频率、功率等

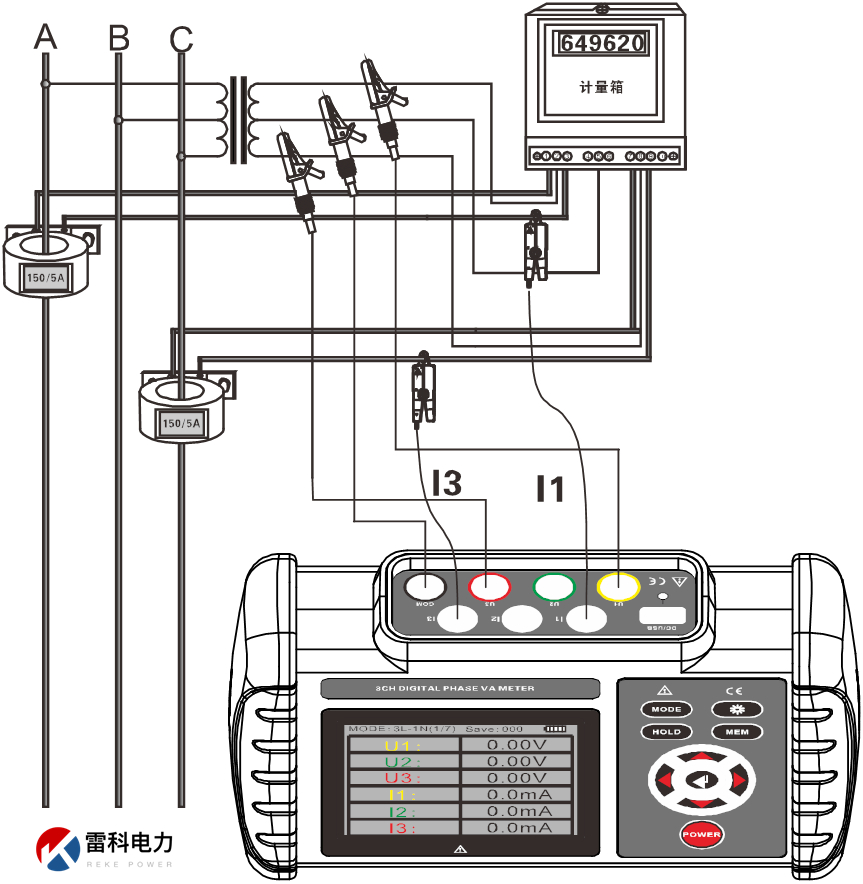

　　测试三相四线电压、电流、相位、相序、频率、功率、功率因数等：
