一、产品简介
Reke-302W 绝缘子盐灰密一体机用于检测电力线路中绝缘子的污秽附着情况，该仪器可一次测量绝缘子盐密度和灰密度，简化了绝缘子污秽检测的流程，非常适合巡检现场和实验室使用。电力线路中绝缘子的污秽程度主要通过盐密度（ESDD）和灰密度的（NSDD）来表征，该仪器同时具备测量盐密度和灰密度的功能。内置了常用溶液体积、绝缘子型号，方便用户直接调用，绝缘子型号与表面积支持用户自定义，增加数据保存功能，可保存十万组测试数据，本机查看数据，支持U盘导出数据，并配有上位机数据处理软件，方便用户在计算机上查看、编辑、导出Excel表格。
二、功能说明
2.1 仪器构成
图2.1
Reke-302W 绝缘子盐灰密一体机各部分组成如图2.1，各部分功能如下：
显示屏：该显示屏为触摸显示屏，除显示测量结果等数据外还可通过触摸屏输入参数、操作检测、历史记录查看等功能。
打印机：以小票形式打印检测结果，需要自行更换打印纸。
检测口：待检测的溶液可通过检测口倒入内部检测容器以便进行测量。
排水口：测量完成后用来排出被测溶液，排水前要插入仪器配套的排水管。
充电口：使用配套充电器通过充电口给仪器充电。
排水键：控制仪器排水功能，当检测结束后可按下此按键将加入检测口的溶液通过排水口排出。
电源键：控制仪器总电源，按下仪器开机。
2.2 主要参数表及相关术语
| 项目 |
范围 |
| 灰密度测试范围 |
0—9.9999mg/cm2 |
| 电导率测试范围 |
0-200000uS/cm |
| 盐密度测试范围 |
0—9.9999mg/cm2 |
| 灰密度误差范围 |
±3%FS |
| 电导率误差范围 |
±1%FS |
| 盐密度误差范围 |
±1%FS |
| 显示屏 |
7寸高清触摸屏 |
| 电源电压 |
12.6V 6000mAh锂电池 |
| 环境温度 |
0—40℃ |
| 相对湿度 |
≤85% |
| 外形尺寸 |
407*342*193mm |
| 仪器重量 |
4.6Kg |
相关术语：
1、参照盘形悬式绝缘子 reference cap and pin insulator
XP-70、XP-160、LXP-70和LXP-160普通盘形悬式绝缘子（根据GB/T 7253），通常7~9片组成一串用来测量现场污秽度。
2、爬电距离 creepage distance
在两个导电部分之间，沿绝缘体表面的最短距离。
注：水泥或其他非绝缘胶合材料表面不认为是爬电距离的构成部分。如果绝缘子的绝缘件的某些部分覆盖有高电阻层，则该部分应认为是有效绝缘表面并且沿其上面的距离应包括在爬电距离内。
3、统一爬电比距 unified specific creepage distance（USCD）
绝缘子的爬电距离与其两端承担的最高运行电压（对于交流系统，为最高相电压）之比，mm/kV。
4、附盐密度 salt deposit density（SDD）
人工涂覆于给定绝缘子表面（不包括金属部件和装配材料）上氯化钠总量除以表面积，mg/cm²。
5、等值附盐密度 equivalent salt deposit density（ESDD）
绝缘子单位绝缘表面上的等值附盐量，mg/cm²。
6、不溶物密度（简称灰密） non soluble deposit density（NSDD）
绝缘子单位绝缘表面上清洗的非可溶残留物总量除以表面积，mg/cm²。
7、现场等值盐度 site equivalent salinity（SES）
根据GB/T 4585进行盐雾试验时的盐度。用该盐度试验，在相同绝缘子和相同电压下，产生的泄露电流峰值与现场自然污秽条件下的泄露电流基本相同。
8、现场污秽度 site pollution severity（SPS）
在适当的时间段内测量到的污秽严重程度ESDD/NSDD或SES的较大值。
9、现场污秽度等级 site pollution severity class
将污秽严重程度从非常轻到非常严重按SPS的分级。
10、带电系数K1 energy coefficient K1
同形式绝缘子带电所测ESDD/NSDD（SES）值与非带电所测ESDD/NSDD（SES）值之比，K1一般为1.1~1.5。
2.3 主测量界面
图2.2
开机，即为测量页面，测量工作均在此页面进行，相关按钮介绍见下表：
| 按钮名称 |
功能 |
| “参数” |
切换至“参数设置界面” |
| “记录” |
切换至“记录查看界面” |
| “校准” |
校准盐密、灰密基准值 |
| “搅拌” |
将溶液污秽物拌匀并测量灰密值 |
| “打印” |
打印本次测量结果 |
| “保存” |
保存测试结果到内存中 |
2.4 参数界面
相关“基本参数”、“设备参数”、“饱和盐密”、“绝缘子”均在此页面进行设置，相关按键介绍见下表:
| 按钮名称 |
功能 |
| “参数选项卡” |
点击切换至相应设置界面 |
| “保存” |
保存当前选项卡设置的数据 |
| “恢复出厂” |
恢复当前选项卡数据为出厂值 |
| “返回” |
返回上级菜单 |
| “电极校准” |
通过设置的标准溶液电导率，自动校准测试中的电极常数 |
| “厂家设置” |
未开放用户权限 |
2.5记录查看页

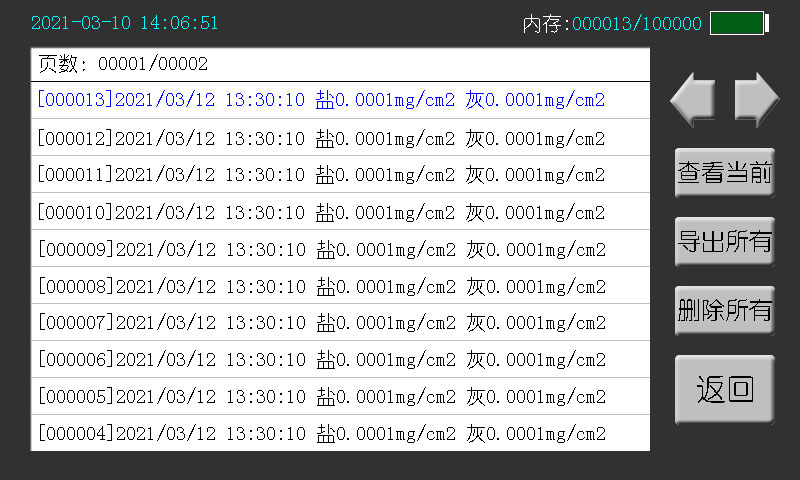

图2.7 记录列表页
图2.8 记录详情页
测量页保存在仪器内存中的数据在该页进行查看，图2.7为记录列表，可通过测量时间在该页检索需要查看的记录。图2.8为记录详情，在记录列表点“查看当前”进入记录详情页，按键介绍见下表:
| 按钮名称 |
功能 |
| “左箭头” |
切换“上一页”或“上一条” |
| “右箭头” |
切换“下一页”或“下一条” |
| “查看当前” |
切换到选中记录的“记录详情页” |
| “导出所有” |
将内存中所有数据条导出至U盘 |
| “删除所有” |
格式化内存区，删除所有数据 |
| “打印当前” |
打印当前记录数据 |
| “导出当前” |
将当前数据条导出至U盘 |
| “删除当前” |
删除当前记录数据 |
| “返回” |
返回上级菜单 |
三、操作说明
在进行绝缘子灰密度盐密度检测时，首先要使用蒸馏水对绝缘子进行清洗，然后使用清洗后的溶液进行灰密度盐密度测量，测量完成之后可保存或打印测试结果。最后使用排水功能将被测溶液排出并对仪器的检测口进行清洗。各项功能的具体操作步骤如下：
3.1配置溶液及擦拭绝缘子
3.1.1配置溶液
溶剂用量：标准普通型绝缘子每片用水量为300ml 。但是当被测绝缘子的表面积与普通绝缘子不同时，可参照下表，根据绝缘子表面积大小按比例适当增减用水量。
绝缘子表面积与盐密测量用水量关系表
| 绝缘子表面积（cm²） |
≤1500 |
1500～2000 |
2000～2500 |
2500～4000 |
| 用水量（ml) |
300 |
400 |
500 |
600 |
3.1.2擦拭取样
绝缘子取样选择：普通悬式绝缘子串选取上数第2片、中间1片、下数第2片。将三片测量的结果求平均值作为测量结果。
擦拭方法：单手戴上一次性乳胶手套，取一片纱巾放在溶剂（蒸馏水）中浸湿。用湿纱巾将单片绝缘子的上下表面擦拭干净，将污秽物连同纱巾放入水中搅拌溶解。在擦拭绝缘子表面时不要流失水分。
补充：取样污秽物的成分分为两类，一类为可溶解物质称为盐，另一类为非可溶物质称为灰。盐溶解于水后成为导电离子，仪器通过离子浓度来衡量ESDD。灰在水中为悬着物和沉降物，没有导电性，不影响ESDD测量结果。
3.2测量功能的使用
3.2.1基准值校准
一般使用去离子水或蒸馏水。也可以使用质量合格的饮用纯净水，但以电导率小于10us/cm的水为宜。如使用饮用纯净水，则需要点击“校准”将溶液的盐密值作为基准值。
3.2.2盐密值、灰密值的测量
1)将清洗绝缘子后的溶液倒入仪器的检测口。
2)按下开机按钮使仪器开机，仪器开机，在“溶液体积”选项框中选择冲洗绝缘子所用蒸馏水的体积。
3)在“绝缘子”选项框里选择被测绝缘子的型号，如没有该型号可进入“参数”-“绝缘子”页，修改绝缘子型号及表面积。
4)选好参数后，可按“搅拌”按钮，仪器开始进行灰密度测量，测量完成后，可插入电极，将电极放入溶液中静置，待测值稳定后，可保存或打印测试。插入电极后严禁按“搅拌”按钮，否则会损坏电极。
3.2.3排水及清洗
将排水管插入排水孔，按下“排水”按键即可将被测溶液从排水管排出，待被测溶液全部排出后，再加入适量蒸馏水，进行清洗，可反复冲洗几遍，直到容器内冲洗干净并排尽所有蒸馏水后，恢复“排水”按键，拔出排水管。
3.2.4测量结果打印
点按“打印”按钮可将此条检测结果打印出来。
3.2.5测量结果保存
点按“保存”按钮，仪器将当前检测结果保存在仪器内部。
3.2.6更换打印纸
按下打印机面板上方卡扣，打印机面板弹起，放入打印纸，按下打印机面板即可。
3.3参数设置的使用
设置完成后，应按“保存”按钮，保存当前选项卡信息，若想恢复出厂值，可按“恢复出厂”按钮。“返回”按钮将返回上一级界面。
3.3.1基本参数
盐密基准值：在测量页点“校准”按钮后会自动保存溶液的初始盐密值作为“盐密基准值”，也可以用户自定义。
灰密基准值：在测量页按“校准”按钮后会自动保存溶液的初始灰密值作为“灰密基准值”，也可以用户自定义。
带电系数：带电与非带电ESDD的比值，盐密测量结果将乘以它，实际值应由当地电力研究部门提供。
3.3.2设备参数
温度补偿：温度补偿是将电导率测量值补偿为20℃时的值。
标准溶液电导率：校准电极时使用的标准溶液的电导率。
电极常数：电导电极的规格，出厂均已标定，请输入电极上的标定K值。
日期时间：输入当前时间，按“保存”键更新眉头时间。
背光设置：拖动进度条调节背光亮度。
3.3.3饱和盐密
绝缘子表面在长期积污过程中，经历积污(冬季)——清洗(雨季)——再积污(冬季)——再清洗(雨季)……这一循环往复，表面盐密不断增长。一般经若干年可达到动态平衡状态，该状态下的盐密值可视为饱和盐密。
平均年度较大盐密：取3年的平均年较大盐密值。
雨后盐密：雨季后测得的盐密值。
3.3.4绝缘子
出厂提供了20个常用绝缘子型号及表面积信息，用户可根据实际情况对其进行修改，在测量页调用自定义的绝缘子信息。
3.4记录查询的使用
3.4.1记录列表
提供查询保存在内存中的记录概要，每页可检索10条记录信息。
3.4.2记录详情
提供查询保存在内存中的单条记录详细信息。
