60KVA5mA直流高压发生器

执行标准：

采用高频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件
采用电压大反馈，输出电压稳定度高，纹波系数小≤1%。
全量程平滑调压，电压调节细度好调节精度≤0.5%，稳定度≤1%，电压电流误差1%（读数±0.2KV），电流误差±1个字。

60KVA5mA直流高压发生器是根据中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压发生器。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。

热线电话

139 7156 6988

手机：139 7156 6988

微信：同手机号

技术特点：

● 采用高频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。

● 采用电压大反馈，输出电压稳定度高，纹波系数小≤1%。

● 全量程平滑调压，电压调节细度好调节精度≤0.5%，稳定度≤1%，电压电流误差1%（读数±0.2KV），电流误差±1个字。

● 升压电位器零起升压。

● 75%UDC1mA功能按钮，方便氧化锌避雷器试验，精度1%读数±1%。

● 过压保护采用拔码设定，一目了然，误差±1%。

● 倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。

● 折叠式撑脚，直径面积大，稳定性能好。

● 一体化设计、高压拖地电缆引出，方便现场试验。

● 产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。

技术参数：

一体机

规格技术参数	40/3	60/2	60/3	60/5	80/2	100/2	120/2	120/5
额定电压(kV)	40	60	60	60	80	100	120	120
额定电流(mA)	3	2	3	5	2	2	2	5
额定功率(W)	120	120	180	300	160	200	240	600
机箱重量(kg)	7	10.5	10.5	10.5	11	11.2	11.2	11.2
倍压重量(kg)	一体2.5	2.7	2.7	2.7	3.0	3.3	3.3	3.3
倍压高度(mm)	一体400	400	400	400	400	500	500	500
电压测量精度	数显表±（1.0%读数±2个字）
电流测量精度	数显表±（1.0%读数±2个字）
波纹系数	≤1%
电压稳定度	随机波动，电源电压变化±10%时≤1%
过载能力	空载电压可超出额定电压10%使用十分钟最大充电电流为1.5倍额定电流
电源	单相交流50Hz 220V±10%
工作方式	间断使用
工作方式	一次连续时间最长为30分钟
工作环境	温度：-10～40℃
	相对湿度：室温为25℃时不大于85%（无凝露）
	海拔高度：1500米以下
带电容负荷能力	被试品电容量无限制
带电容负荷能力	可用1.5倍的额定电流充电
结构特点	环氧玻璃钢电气绝缘倍压筒
结构特点	空气绝缘、无泄漏之虑
操作箱特点	高精度0.75UDC1mA单触按钮（精度≤1.0%）氧化锌避雷器试验
	过压保护采用拨置，一目了然
	机箱倍压放置一个铝合金箱，整机一手可提

分体机

规格技术参数	200/2	200/5	250/3	300/2	300/5	400/3	400/5	其它等级
额定电压（KV）	200	200	250	300	300	400	400	500～1000KV定做
额定电流（mA）	2	5	3	2	5	3	5
额定功率（W）	400	1000	750	600	1500	1200	2000
机箱重量（kg）	4.5	4.5	4.5	5.5	5.5	5.5	5.8
倍压重量（kg）	11.5	11.5	13	16	16	22	22
倍压高度（mm）	965	965	1030	1250	1250	1900	1900
电压测量精度	数显表±（1.0%读数±2个字）
电流测量精度	数显表±（1.0%读数±2个字）
波纹系数	≤1%
电压稳定度	随机波动，电源电压变化±10%时≤1%
过载能力	空载电压可超出额定电压10%使用十分钟最大充电电流为1.5倍额定电流
电源	单相交流50Hz 220V±10%
工作方式	间断使用
工作方式	一次连续时间最长为30分钟
工作环境	温度：-10～40℃
	相对湿度：室温为25℃时不大于85%（无凝露）
	海拔高度：1500米以下
带电容负荷能力	被试品电容量无限制
带电容负荷能力	可用1.5倍的额定电流充电
结构特点	环氧玻璃钢电气绝缘倍压筒
结构特点	空气绝缘、无泄漏之虑
操作箱特点	高精度0.75UDC1mA单触按钮（精度≤1.0%）氧化锌避雷器试验
	过压保护采用拨置，一目了然
	控制箱小，方便现场

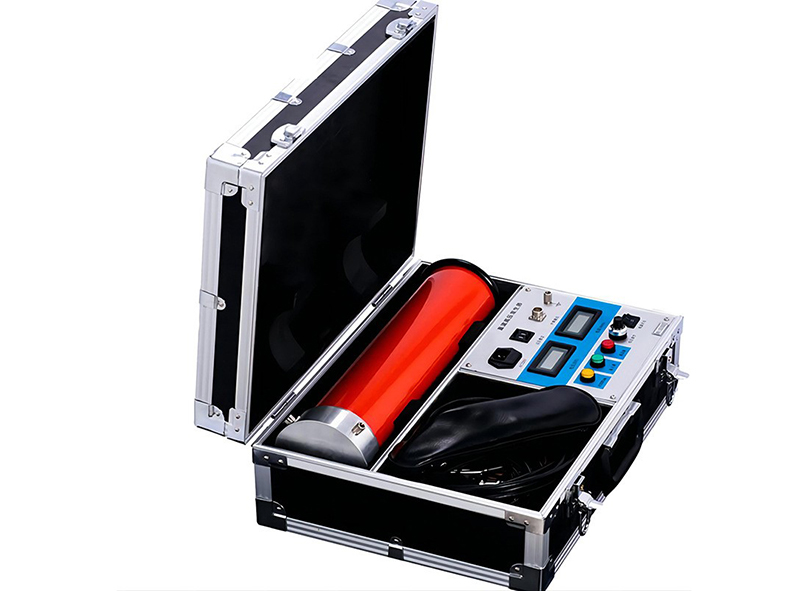

60KVA5mA直流高压发生器

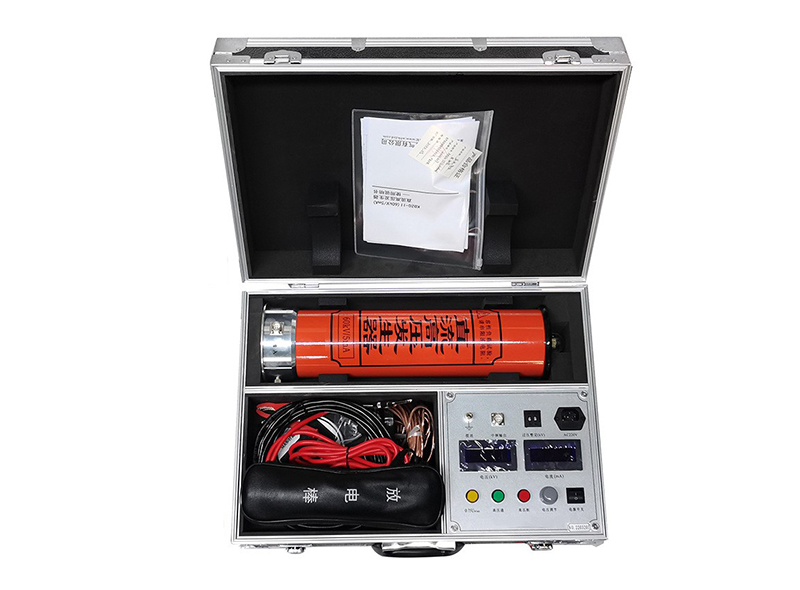

60KVA5mA直流高压发生器

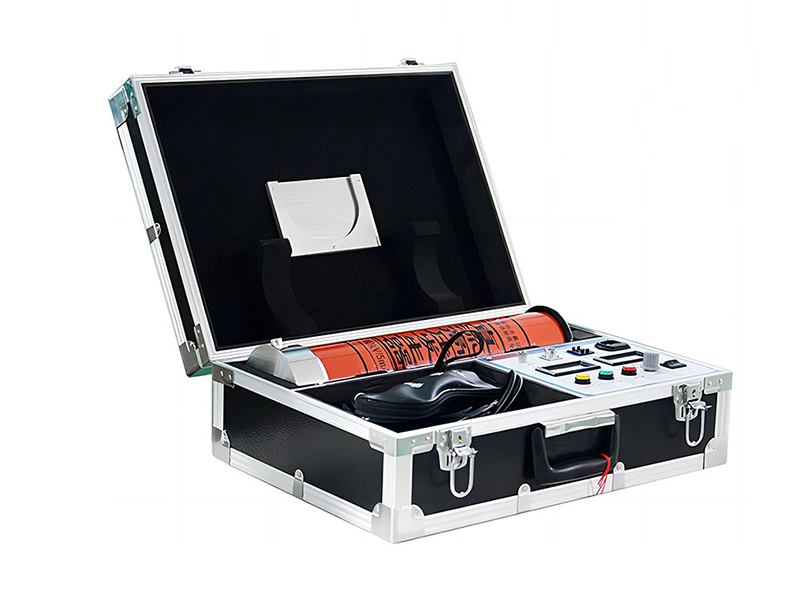

60KVA5mA直流高压发生器

60KVA5mA直流高压发生器视频
