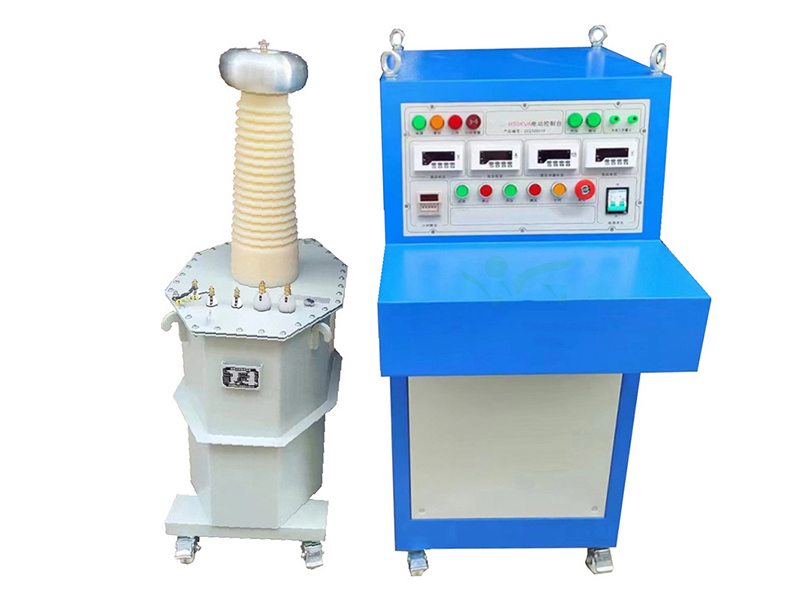

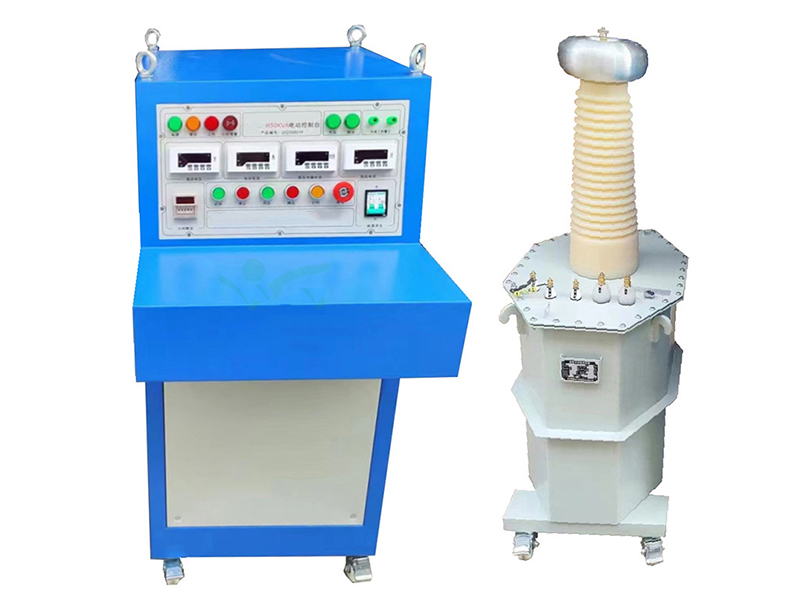

工频耐压仪 工频耐压试验装置

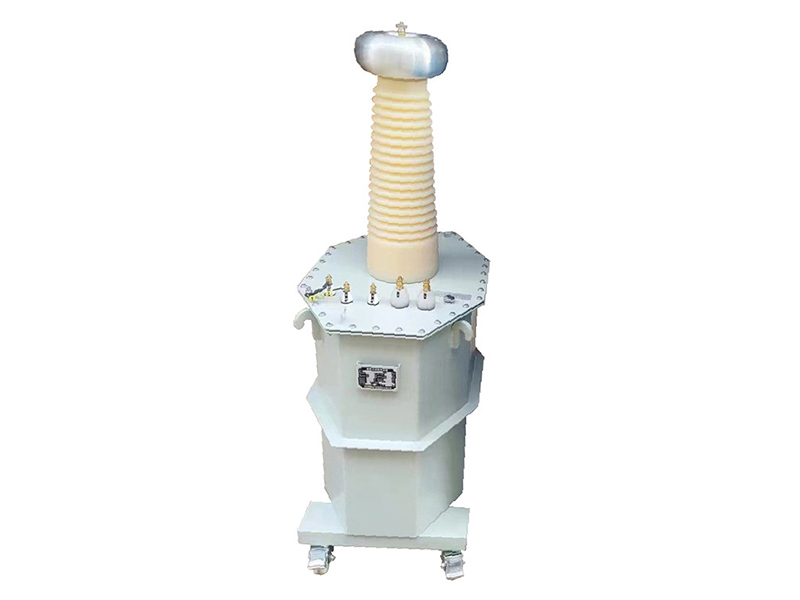

与传统的试验变压器相比较，本系列产品具有如下特点：

1． 缘结构方面，根据变压器油“距离效应”原理，采用多层次绝缘，把变压器内的内绝缘分割成多路油道，从而提高绝缘程度，缩小了体积。

2． 解决了TDM系列变压器的渗漏油问题，由于TDM系列变压器无储油器，所以当气温过高时，油膨胀后从油咀渗漏出来，而该系列产品将注油孔设在套管顶部，套管中油与器身中油相通。所以该套管除具有装硅堆．短路杆和串激杆等功用外，还相当于变压器储油器。

3． 本系列产品采用金属固定引线和均压，从而消除了放电现象。

4． 渍箱结构紧凑，外观新颖，体积小．重量轻。

5． 铁芯为单框芯式，使用DQ型，0.30mm冷轧取向硅钢片叠成，用新的特殊材料予以紧固，取代了传统的穿芯螺杆。线圈为同心圆筒．多层塔构。

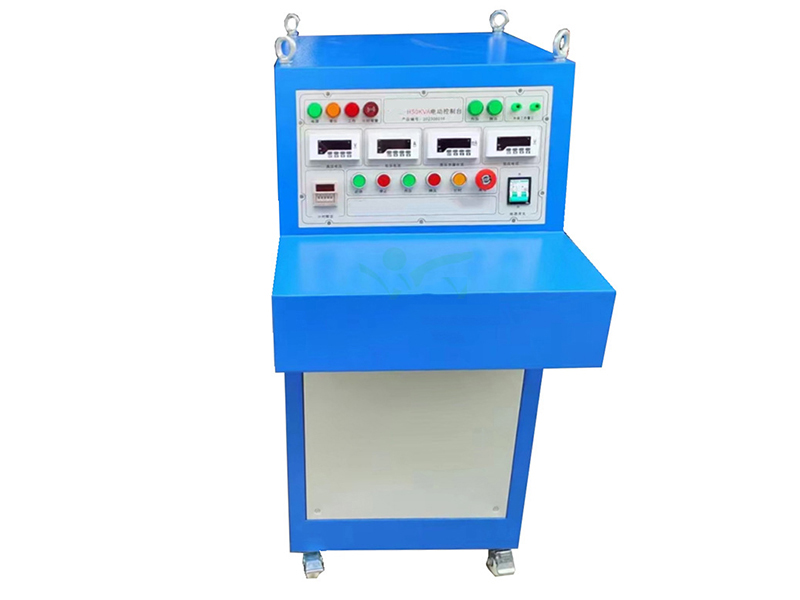

控制台概述
操作台（或称控制台）是高压试验变压器的配套设备。与试验变压器一起作耐压和泄漏试验。本产品符合电力行业标准:DL/T848.2-2004。

控制台主要特点
本系列产品具有外形美观、体积小、重量轻、操作简单、使用维修方便等特点。
本系列操作台是由接触式调压器及控制、保护、测量、信号电路组成。通过接入220V/380V工频电源，调节调压器的输出电压（即试验变压器的输入电压）取得所需要的试验高电压（被试品的耐压值）。
