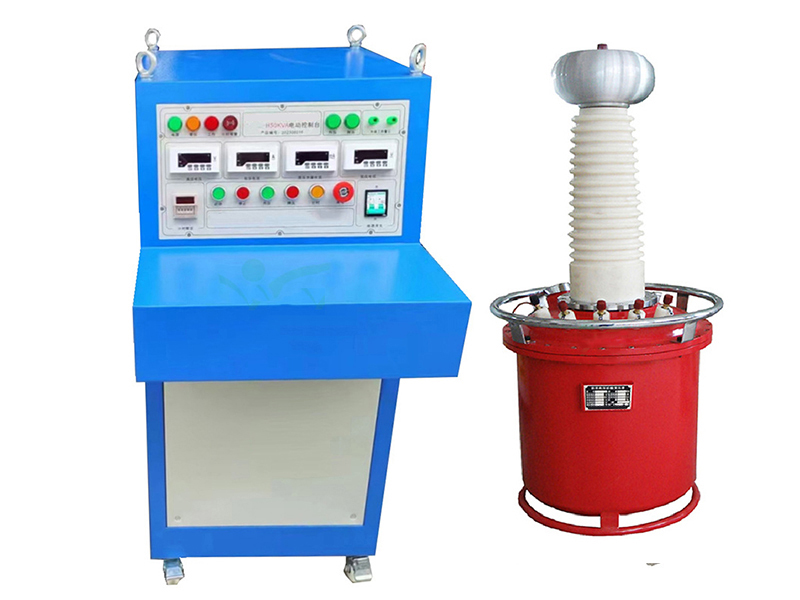

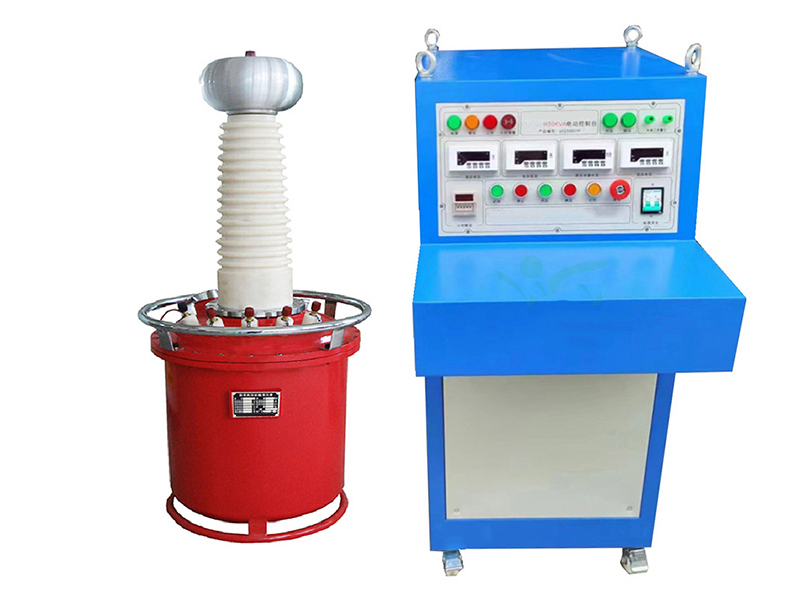

工频耐压试验成套装置

气体试验变压器概述：

充气式试验变压器，又称轻型变压器，是电力设备检测及预防性试验设备。随着我国电力工业的发展，对试验变压器的电压等级要求也越来越高，而传统的油浸式试验变压器，无论在体积上和重量上还是在性能上都越来越不能满足现场工作的要求。

随着我国基础科学研究的进步，新材料、新工艺的应用，把新的介质六氟化硫气体推向了电力设备的应用领域。由于六氟化硫气体优良的绝缘性能和灭弧性能及不燃性，使得它作为新的绝缘介质得到广泛的应用。

我公司经过多年的努力，研究成功了充气式轻型试验变压器，本系列产品与传统的油浸式轻型试验变压器相比，重量上减轻了20%－60%（视电压及容量等级而定），而且无油污染，单台试验变压器的电压等级可达300KV。由于采用了新的生产工艺，产品的技术性能有较大的提高，特别适用于现场工作及频繁移动的工作条件下使用。

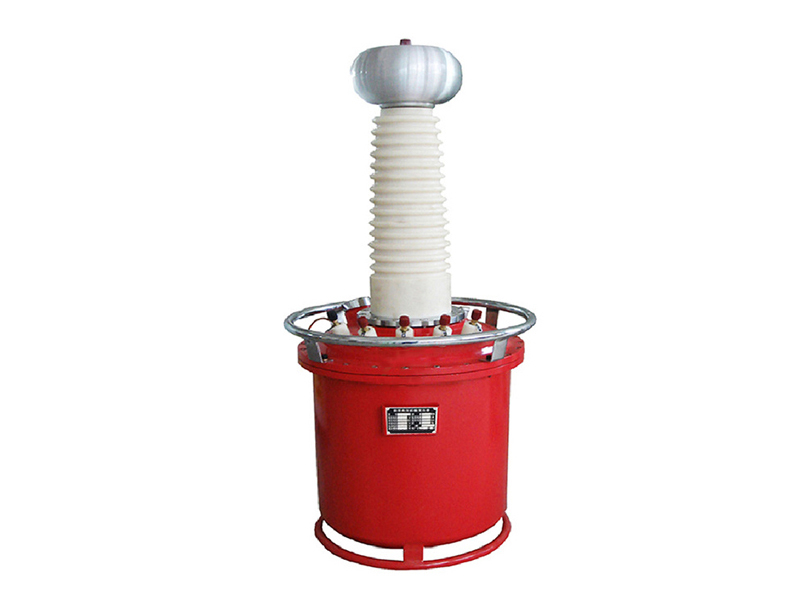

气体试验变压器结构：

1、其产品设计构思、材质选择及工艺流程新，因此不仅体积小、重量轻、外形美，而且各项技术指标都达到了<>标准要求。
采用优质冷轧DQ－151取向硅钢片叠成多级圆柱框形铁芯，在特制的高强度绝缘筒上用QZ型导线直接连续绕制高压塔式线圈。外壳是圆柱形，内充入SF6气体。
2、变压器一般是交流输出，如需直流输出，将外置的高压整流硅堆装在高压输出端即可（订货时另配）。

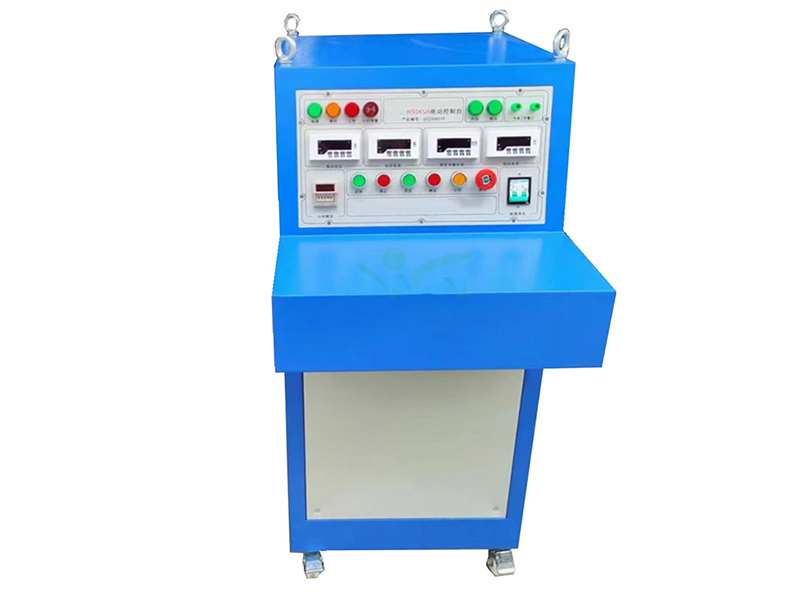

控制台概述

操作台（或称控制台）是高压试验变压器的配套设备。与试验变压器一起作耐压和泄漏试验。本产品符合电力行业标准:DL/T848.2-2004。

控制台主要特点

本系列产品具有外形美观、体积小、重量轻、操作简单、使用维修方便等特点。
本系列操作台是由接触式调压器及控制、保护、测量、信号电路组成。通过接入220V/380V工频电源，调节调压器的输出电压（即试验变压器的输入电压）取得所需要的试验高电压（被试品的耐压值）。
